چه قطعاتی را می توان با میلگرد پلی آمید ساخت؟ راهنمای کاربردی برای صنایع و کارگاه های ماشینکاری
وقتی یک بوش فولادی در خط تولید هر سه ماه یک بار می سوزد، یا چرخ دنده ای که باید سال ها کار کند بعد از چند ماه لقی می گیرد، مسئله معمولاً طراحی نیست؛ انتخاب متریال است. بسیاری از قطعاتی که سالها به صورت پیش فرض از فولاد یا برنج ساخته می شدند، امروز با میلگرد پلی آمید ساخته میشوند: چرخ دنده، بوش و یاتاقان لغزشی، غلتک نوار نقاله، استار ویل خطوط پرکن، صفحات سایشی، ریل های راهنما، واشر و ضربه گیر. دلیلش هم ساده است؛ این قطعات در بسیاری از شرایط کاری، با پلیمر عمر بیشتری می دهند، به روانکاری دائم نیاز ندارند و وزن مجموعه را پایین می آورند. در ادامه دقیق تر بررسی می کنیم کدام قطعات با این متریال ساخته می شوند، در چه شرایطی انتخاب درستی است و پیش از خرید چه چیزهایی را باید بررسی کرد.
میلگرد پلی آمید چیست و چه تفاوتی با سایر پلیمرهای مهندسی دارد؟
پلی آمید که در بازار ایران بیشتر با نام نایلون شناخته میشود، یک ترموپلاستیک مهندسی است که به شکل شاخه های گرد (میلگرد) و ورق تولید میشود و قطعه نهایی از آن با تراشکاری و فرزکاری ساخته می شود. تفاوت اصلی آن با پلیمرهای رایج دیگر در تعادلی است که میان استحکام مکانیکی، مقاومت سایشی و قابلیت ماشینکاری برقرار می کند.
در مقایسه با POM، پلی آمید مقاومت ضربه و تحمل بار دینامیکی بهتری دارد اما پایداری ابعادی آن در محیط مرطوب کمتر است. در مقایسه با PTFE، ضریب اصطکاک بالاتری دارد ولی از نظر استحکام و مقاومت در برابر فشار به مراتب جلوتر است. در برابر UHMW-PE هم سختی و دمای کاری بالاتری ارائه میدهد. به همین دلیل پلی آمید معمولاً انتخاب اول قطعاتی است که هم زمان بار میبرند و هم می سایند.
گریدهای رایج: PA6، PA66 و نایلون ریخته گری
انتخاب گرید، به اندازه انتخاب خود متریال اهمیت دارد:
|
گرید |
ویژگی شاخص |
مناسب برای |
|
PA6 اکسترود |
ماشینکاری روان، قیمت اقتصادی تر، قطرهای کوچک و متوسط |
بوش، واشر، قطعات کوچک و متوسط |
|
PA66 |
سختی و دمای کاری بالاتر، پایداری ابعادی بهتر |
چرخ دنده، قطعات تحت بار پیوسته |
|
MC نایلون (ریختهگری) |
تنش داخلی کمتر، امکان تولید در قطرهای بسیار بزرگ |
قطعات بزرگ، غلتک، صفحات سنگین |
|
گرید روغنی (Oil-filled) |
اصطکاک پایین تر، کارکرد خشک بدون گریس |
یاتاقان لغزشی، بوش های کم دسترس |
|
گرید MoS₂ (مشکی) |
سختی سطحی و مقاومت سایشی بالاتر |
قطعات پرسایش، محیط های گردوغباری |
نکته ای که در کارگاه ها زیاد دیده میشود این است که قطعه ای با گرید نامناسب ساخته شده و ایراد به «خود نایلون» نسبت داده میشود؛ در حالی که همان قطعه با گرید درست، چند برابر عمر میکند.
چرا این متریال برای ماشینکاری انتخاب می شود؟
پلی آمید براده برداری تمیزی دارد، ابزار را سریع نمی فرساید و روی دستگاه های CNC و تراش معمولی، تلورانس های قابل قبولی میدهد. سرعت تولید قطعه از آن بالاست و برای ساخت تک نمونه یا تیراژ پایین — جایی که قالب سازی تزریقی توجیه اقتصادی ندارد — گزینه بسیار مقرون به صرفه ای است. تنها نکته این است که به دلیل ضریب انبساط حرارتی بالاتر نسبت به فلز، بهتر است قطعه در دو مرحله خشن تراشی و پرداخت ساخته شود تا تنش های آزاد شده باعث تغییر ابعاد نشوند.

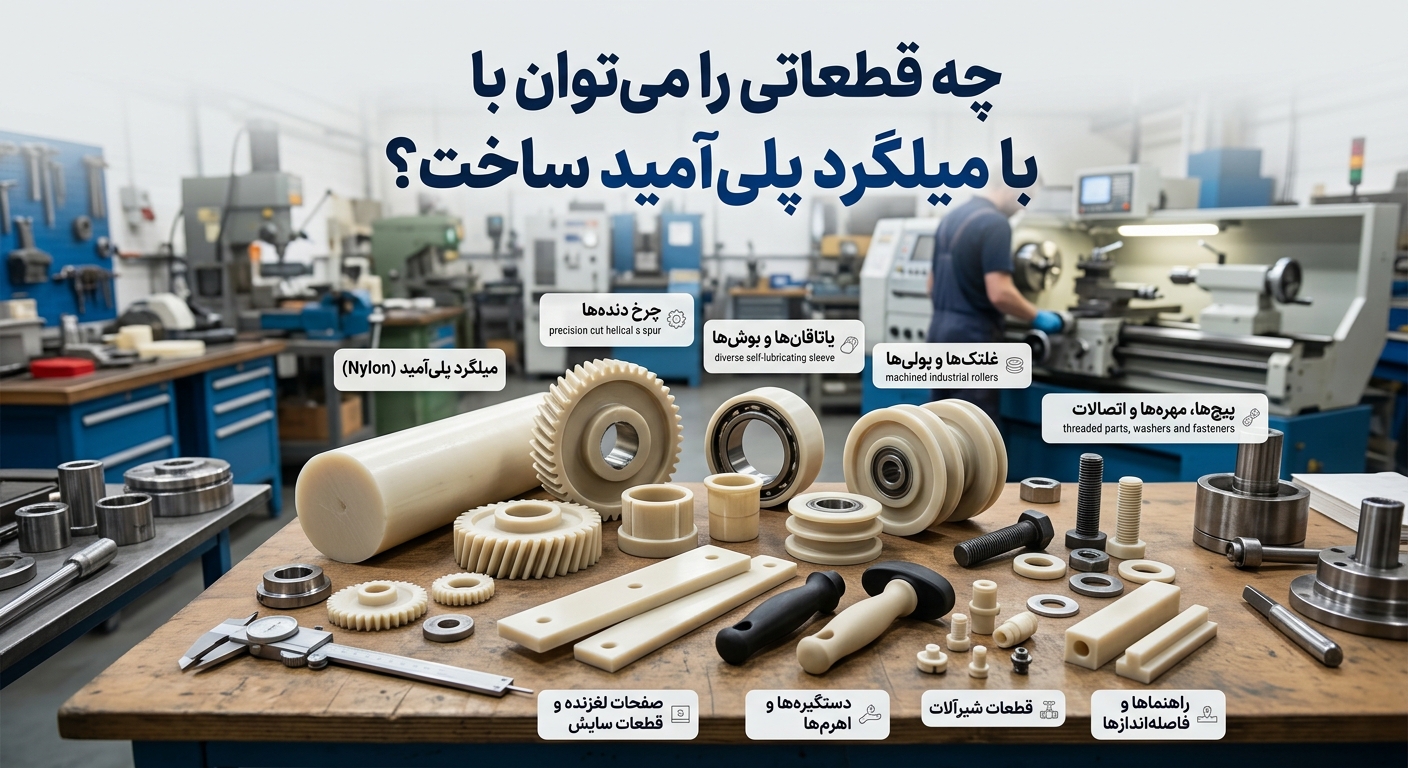

چه قطعاتی را می توان با میلگرد پلی آمید ساخت؟
قطعات انتقال قدرت. چرخ دنده ساده و مارپیچ، پولی تسمه و چرخ زنجیر از پرکاربردترین قطعاتی هستند که از این متریال ساخته میشوند. مزیت اصلی، کاهش محسوس نویز و ضربه گیری در لحظه درگیری دندانه هاست؛ همین خاصیت باعث میشود شوک های ناگهانی به جای آنکه به گیربکس و شفت منتقل شود، در خود قطعه مستهلک شود. در مجموعه هایی که چرخ دنده پلیمری با چرخ دنده فولادی درگیر میشود، عمر مجموعه معمولاً بیشتر از حالت فلز روی فلز است.
قطعات یاتاقانی. بوش، رینگ سایشی و یاتاقان لغزشی شاید رایج ترین کاربرد میلگرد پلی آمید در صنعت باشند. این قطعات روی شفت فولادی با اصطکاک پایین کار می کنند و در گریدهای روغن خورده، حتی بدون گریس کاری دوره ای هم عملکرد قابل قبولی دارند. این موضوع در نقاطی که دسترسی برای روانکاری سخت است یا آلودگی گریس مشکل ساز میشود، یک مزیت جدی به حساب می آید. تنها باید حاصل ضرب فشار در سرعت خطی (مقدار PV) در محدوده مجاز گرید انتخابی باقی بماند.
قطعات خطوط انتقال و بسته بندی. غلتک های هدایت نوار نقاله، استار ویل، ریل های راهنمای بطری و قطعات خطوط پرکن، سال هاست که از پلی آمید ساخته می شوند. سبکی قطعه باعث کاهش اینرسی و مصرف انرژی می شود و سطح صاف آن به ظرف و بسته بندی آسیب نمی زند. در صنایع غذایی و دارویی، انتخاب گرید دارای تأییدیه تماس با مواد غذایی الزامی است.
قطعات ساینده و ضربه گیر. صفحات سایشی زیر سیلوها و قیفها، واشرهای پلیمری، بالشتک های ضربه گیر و قطعات میانی پرس، از دیگر کاربردهای پرتکرار این متریال اند. در این نقش ها، قطعه پلیمری عمداً به عنوان قطعه قربانی طراحی میشود؛ یعنی به جای آنکه بدنه فلزی گران قیمت ساییده شود، یک قطعه ارزان تر ساییده و تعویض میشود.
قطعات سفارشی در صنایع نفت، معدن و کشاورزی. پرهها و بوشهای پمپ، قطعات سرند، بخشهایی از ادوات کشاورزی و قطعاتی که در معرض رطوبت، گل و محیط خورنده کار میکنند، از مقاومت پلی آمید در برابر خوردگی بهره می برند؛ جایی که قطعه فولادی زنگ می زند و قطعه پلیمری دست نخورده می ماند.
مزایا و محدودیت های پلی آمید در ساخت قطعه چیست؟
مزایا را می توان در چند بند خلاصه کرد: چگالی حدود یک هفتم فولاد و در نتیجه کاهش چشمگیر وزن؛ مقاومت سایشی بالا و عمر طولانی تر در کاربردهای لغزشی؛ امکان کارکرد با روانکاری حداقلی؛ کاهش نویز و لرزش؛ مقاومت در برابر خوردگی و مواد شیمیایی خنثی؛ و عایق بودن در برابر جریان الکتریکی.
اما این متریال محدودیت هم دارد و نادیده گرفتن آنها منشأ بیشتر شکست های قطعه است. مهم ترین محدودیت، جذب رطوبت است: پلی آمید در محیط مرطوب رطوبت جذب می کند و ابعاد قطعه اندکی تغییر می کند. در قطعات با تلورانس باز این موضوع مشکلی ایجاد نمی کند، اما در یاتاقانهای دقیق باید در طراحی لقی پیش بینی شود. محدودیت دوم دمای کاری است؛ کارکرد پیوسته این متریال معمولاً تا حدود ۸۰ تا ۱۰۰ درجه سانتی گراد منطقی است و بالاتر از آن باید سراغ گریدهای خاص یا پلیمرهای دما سازتر رفت. ضریب انبساط حرارتی بالاتر نسبت به فلز، مقاومت پایین در برابر اسیدهای قوی و کاهش خواص در معرض اشعه UV بدون پایدارکننده هم از دیگر نکاتی است که باید در طراحی لحاظ شود.
چگونه قطر و گرید مناسب را انتخاب کنیم؟
انتخاب درست، یک مسیر پنج مرحله ای ساده دارد:
۱. شرایط بار را مشخص کنید. بار استاتیک است یا ضربه ای و دینامیکی؟ برای بار ضربه ای، گریدهای با چقرمگی بالاتر مناسب ترند.
۲. دمای کاری واقعی را اندازه بگیرید، نه دمای محیط. دمای ناشی از اصطکاک در بوشها اغلب بسیار بالاتر از چیزی است که تصور میشود.
۳. محیط کاری را بررسی کنید: رطوبت، مواد شیمیایی، تماس با مواد غذایی، گردوغبار و نور خورشید هرکدام گرید متفاوتی را پیشنهاد میدهند.
۴. قطر را با اضافه تراش انتخاب کنید. معمولاً ۴ تا ۶ میلی متر بیشتر از قطر نهایی قطعه، تا لایه سطحی و تنش های احتمالی در تراشکاری برداشته شود.
۵. طول شاخه و تعداد قطعه را حساب کنید تا پرت مواد به حداقل برسد؛ در قطرهای بالا، پرت مواد بخش قابل توجهی از هزینه قطعه است.
نکات خرید میلگرد پلی آمید در بازار ایران
بزرگ ترین ریسک خرید در این بازار، مواد بازیافتی است. چند نشانه عملی برای تشخیص وجود دارد: رنگ غیریکنواخت یا لکه دار در مقطع برش، وجود تخلخل و حفره در مغز میلگرد، بوی نامتعارف هنگام تراشکاری، براده ای که به جای پیوسته بودن خرد و پودری می شود، و ترک خوردن یا لقی ابعادی قطعه پس از چند روز. اگر میلگردی هنگام برش عرضی، مغز تیره تر یا متخلخل نشان داد، آن شاخه برای قطعه تحت بار مناسب نیست.
نکته دوم، مستندات فنی است. هر شاخه استاندارد باید دیتاشیت (TDS) مشخص، گرید اعلام شده و کشور سازنده معلوم داشته باشد. خرید بدون دیتاشیت یعنی شما نمی دانید دقیقاً چه چیزی را ماشینکاری میکنید. سومین نکته، تأمین پایدار است؛ برای قطعه ای که قرار است هر شش ماه تعویض شود، باید مطمئن باشید همان گرید و همان قطر دفعه بعد هم موجود است. تغییر گرید بین دو سفارش، یعنی تغییر رفتار قطعه در خط تولید.
در بازار ایران، بخش عمده این متریال وارداتی است و تأمین آن از طریق وارد کنندگان تخصصی پلیمرهای مهندسی انجام می شود. برای نمونه، پارس پلیمر به عنوان یکی از وارد کنندگان این محصول، میلگرد پلی آمید را در گریدها و قطرهای مختلف همراه با مشخصات فنی عرضه می کند و امکان برش در طول مورد نیاز را هم برای کارگاههای ماشینکاری فراهم کرده است.
جمع بندی
اگر قطعه شما تحت بار متوسط کار می کند، می ساید، نیاز به کاهش وزن یا کاهش نویز دارد و دمای کاری اش زیر حدود ۱۰۰ درجه است، میلگرد پلی آمید تقریباً همیشه انتخاب درستی است. اگر تلورانس قطعه بسیار دقیق است و محیط دائماً مرطوب، بهتر است POM را بررسی کنید؛ و اگر دمای کاری بالا یا محیط شیمیایی تهاجمی دارید، باید سراغ پلیمرهای دماسازتر بروید. در نهایت، موفقیت قطعه پلیمری بیش از آنکه به خود متریال وابسته باشد، به سه چیز بستگی دارد: انتخاب گرید درست، طراحی متناسب با رفتار پلیمر، و تأمین مواد اصل با مشخصات فنی مشخص.
پرسشهای متداول
چه قطعاتی را می توان با میلگرد پلی آمید ساخت؟
چرخ دنده، پولی، بوش و یاتاقان لغزشی، غلتک نوار نقاله، استار ویل، ریل راهنما، صفحات سایشی، واشر، ضربه گیر و انواع قطعات سفارشی ماشینکاری شده در صنایع غذایی، بسته بندی، نفت، معدن و کشاورزی.
تفاوت PA6 و PA66 چیست؟
PA66 سختی، استحکام و دمای کاری بالاتری دارد و برای قطعات تحت بار پیوسته مناسب تر است. PA6 ماشینکاری روان تر و قیمت اقتصادی تری دارد و برای قطعات عمومی و متوسط انتخاب رایج تری است.
آیا می توان چرخ دنده فولادی را با چرخ دنده پلی آمید جایگزین کرد؟
در کاربردهای با بار سبک تا متوسط بله، به شرط بازمحاسبه مدول و عرض دندانه. مزیت آن کاهش نویز و ضربه گیری است، اما برای گشتاورهای سنگین و دمای بالا جایگزین فلز نیست.
حداکثر دمای کاری قطعات پلی آمید چقدر است؟
کارکرد پیوسته معمولاً تا حدود ۸۰ تا ۱۰۰ درجه سانتی گراد توصیه میشود. دمای لحظه ای بالاتر قابل تحمل است، اما کارکرد دائم در دمای بالاتر باعث افت خواص مکانیکی می شود.
جذب رطوبت چه تأثیری بر ابعاد قطعه دارد؟
پلی آمید در محیط مرطوب رطوبت جذب میکند و ابعاد قطعه اندکی افزایش مییابد. در قطعات دقیق باید این تغییر در طراحی لقی پیش بینی شود یا از گریدهای با پایداری ابعادی بهتر استفاده شود.
میلگرد پلی آمید در چه قطرهایی موجود است؟
از قطرهای کوچک چند میلی متری تا قطرهای بسیار بزرگ چند صد میلی متری. قطرهای بزرگ تر معمولاً به روش ریخته گری تولید میشوند، زیرا تنش داخلی کمتری دارند.
آیا پلی آمید برای قطعات در تماس با مواد غذایی مناسب است؟
بله، اما فقط گریدهای دارای تأییدیه تماس با مواد غذایی. گرید عمومی صنعتی برای این کاربرد مناسب نیست و باید مستندات آن از تأمین کننده دریافت شود.
آیا بوش پلی آمید بدون گریس کار می کند؟
گریدهای روغنی برای کارکرد خشک طراحی شده اند و بدون روانکاری دوره ای کار می کنند، مشروط بر آنکه فشار و سرعت خطی در محدوده مجاز باقی بماند. گرید معمولی به روانکاری اولیه نیاز دارد.
چگونه کیفیت میلگرد را پیش از خرید تشخیص دهیم؟
مقطع برش را بررسی کنید: رنگ باید یکنواخت و مغز بدون تخلخل باشد. براده حین تراشکاری باید پیوسته باشد نه پودری. همچنین دیتاشیت فنی، گرید مشخص و کشور سازنده را از فروشنده بخواهید.
